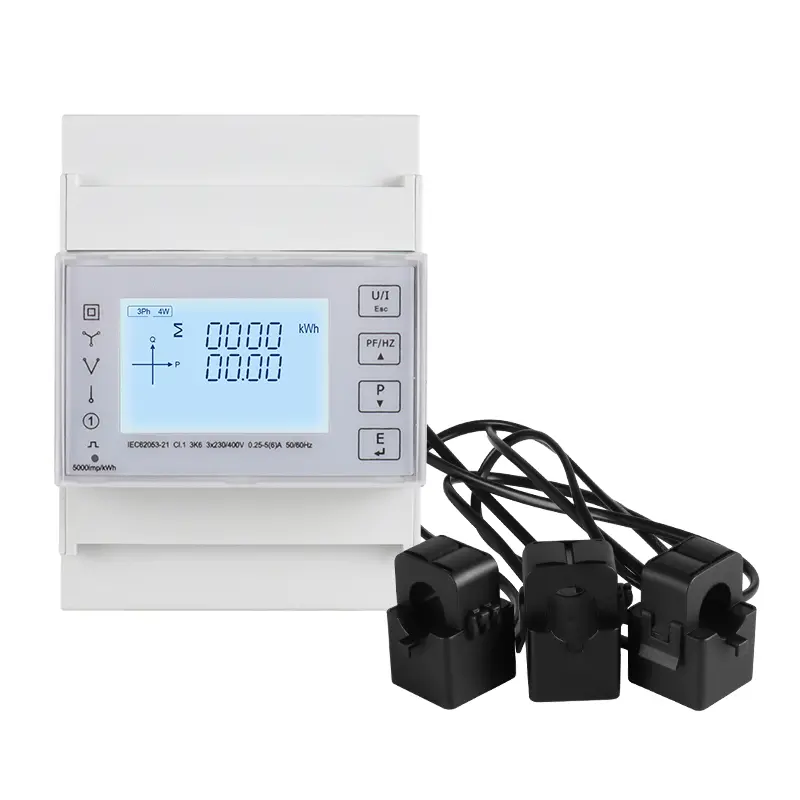

3p 4W hohe Präzisionsmessung Din Rail Energy Smart Messgerät

Xinkong Electrical ist ein professioneller 3P 4W -Hersteller und Lieferant von 3 -W -Messungen in Smart Messer und Lieferant in China. Wir sind seit vielen Jahren auf Messung spezialisiert. Unsere Produkte haben einen guten Preisvorteil und decken den größten Teil des südöstlichen und mittleren Asiens Märkte ab. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.

Anfrage absenden

Produktbeschreibung

3p 4W hohe Präzisionsmessung DIN Rail Energy Smart Mess Parameter, Leistungsfaktor usw.; In der Zwischenzeit Sie können auch bereitstellen the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability und lange Lebensmerkmale. Diese Produktreihe mit RS485 -Kommunikationsschnittstelle, Baudrate maximal Unterstützen Sie 38400bit / s und unterstützen Sie Modbus RTU -Kommunikationsprotokolle. Es kann leicht die Funktion von Remote-Daten realisieren und das Design von LCD und Touch-sensitiven Taste mit großer Bildschirmen übernehmen. Dies kann die lokale Ansicht und den Betrieb von Varianzparametern leicht ausführen. Das Produkt hat die Funktion des Kennwortschutzes, was die Datensicherheit des Produkts gewährleistet.

3p 4W hohe Präzisionsmessung DIN Rail Energy Smart Messgerät ist für die Überwachung der elektrischen Energie des Photovoltaik -Wechselrichters, der statistischen Analyse des neuen Energiestromverbrauchs, der Stromüberwachungsbedürfnisse von Stromversorgungsunternehmen und intelligenten Gebäuden ausgelegt. Die vollständige Kommunikationsfunktion ist sehr geeignet für verschiedene Steuerungssysteme, SCADA -Systeme und Energiemanagementsysteme.

Eigenschaften

Maximaler Strom 100Adirect Access

DIN -Schienenmontage, Standard -4 -Modulbreite.

Mehrfunktionsparametermessung, Bereitstellung von Spannung, Strom, aktiver Leistung, Blindleistung, scheinbarer Leistung, Leistung Faktor, Phasenwinkel usw.

Stellen Sie eine Vielzahl statistischer Daten und lokaler Speicherfunktionen an, wie z. B. Zwei-Wege-Strom, Nachfrage und andere statistische Daten. Stellen Sie in den letzten 12 Monaten monatliche Stromverbrauchsstatistiken an und tägliche Stromverbrauchsstatistiken in den letzten 31 Tagen

Unterstützen Sie die RS485 -Kommunikationsfunktion, Baud Rate bis zu 38400bit / s, unterstützen Sie das Modbus -RTU -Protokoll.

Unterstützt eine Optokoppler -Impulsausgangsschnittstelle, und Ausgabeparameter können festgelegt werden.

LCD -Auffrischungszeit ist 1 Sekunde, Unterstützungshandbuch oder automatisch Bildlaufanzeige (konfigurierbar)

Parameter

1. Das Gerät kann messen und anzeigen
Instantane RMS Werte
Aktuell	Pro Phase neutral
Stromspannung	L-l, l-n
Frequenz	45 bis 65 Hz
Aktive Kraft	Gesamt und pro Phase
Leistungsfaktor	Gesamt und pro Phase
Energie Werte (enthalten: Import, Exportieren, Import + Export)

Aktive Energie	0 bis 9999999.999 kWh
Aktive Energie mit mehreren Tarif (T1 - T4)	0 bis 9999999.999 kWh
2. Das Gerät kann messen und Kommunikation lesen
Energie Werte
Scheinbare Energie (Gesamt)	0 bis 99999999999 Hefe
Multi-Tarif-Reaktiv Energie (T1 - T4)	0 bis 99999999.999 Kvarh, enthalten: Import, Export, Import+Export
Der monatliche Stromverbrauch in den letzten 12 Monaten	Gesamt aktive Energie Bereich: 0 bis 9999999.999 kWh
Täglicher Energieverbrauch in den letzten 31 Tagen	Gesamt aktive Energie Bereich: 0 bis 9999999.999 kWh
3. Die Einheit kann eingehaltbar
Kommunikationsklasse	Modbus -Adresse, Baudrate, Paritätsbit, Stop Bit
Systemkonfigurationsklasse	Benutzerkennwort (HMI), Stromsystemtyp
Pulsausgangsklasse	Impulsausgangstyp, Impulsausgangsbreite, Impulsausgangsrate
Zeitklasse	Automatische Bildlaufzeit, Hintergrundbeleuchtung Zeit, Systemzeit (RTC), Tarif Zeit

Spezifikation

Elektrisch Eigenschaften
Art der Messung		RMS, einschließlich Harmonischer im AC -System, Support 1P2W, 3P3W, 3p4W
Messgenauigkeit	Spannung, Strom	Klasse 0,5 nach IEC 61557-12
	Aktive Kraft	Klasse 1 / 0,5 nach IEC 61557-12
	Reaktive Kraft	Klasse 2 laut IEC 61557-12
	Scheinbare Kraft	Klasse 1 laut IEC 61557-12
	Aktive Energie	Klasse 1 / 0,5S nach IEC 62053-22, IEC 61557-12
	Reaktive Energie	Klasse 2 laut IEC 62053-23, IEC 61557-12
	Leistungsfaktor	Klasse 1 laut IEC 61557-12
	Frequenz	Klasse 0,2 nach IEC 61557-12
	Harmonische Verzerrung	Klasse 2 laut IEC 61557-12
Datenaktualisierungsrate		1 Sekunde. Optionale 100 ms
Eingangsspannung	Flottage Milz (einer)	230 VAC (L-N) / 400 VAC (L-L)
	Direkte Verbindung	Gemessener Bereich: 85 bis 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frequenzbereich	45 bis 65 Hz
	Überlastkapazität	2*un für 1 Sekunde
Eingabestrom	Gemessener Bereich	0,005 bis 100 a, Grundstrom (IB) ist 10a
Eingabestrom	Überlastkapazität	30*IMAX für 0,01 Sekunden
Pulsausgang	Schnittstellentyp	Open Collector Optocoppler
	Pulskonstante	400 / 100/10/1 IMP / KWH (KVARH) (konfigurierbar)
	Pulsbreite	60/100/200 Millisekunden (konfigurierbar), Standardeinstellung beträgt 100 Millisekunden
	Impulsausgangstyp	Import/Export/Gesamtwirkung, Energie, Import/Export/Total Reactive Energy (Konfigurierbar)
	Klasse	Klasse A laut IEC 62053-31
	Eingangsspannung	5 ~ 27 VDC
Impulsanzeige Licht auf der Panel		Die Pulskonstante beträgt 400IMP/kWh
Echtzeit-Uhr Genauigkeit		0,5 s/d

Mechanisch Eigenschaften
IP -Schutzgrad (IEC 60529)	Entwickelt für IP51 Front Display, IP30 -Meter -Karosserie
Abmessungen (W x H x D)	99 x 71 x 65 mm
Montageposition	DIN -Schienenmontage
Materie des Messgeräts	UL 94 V-0
Umwelt Eigenschaften
Betriebstemperatur	-25 bis+55 ℃
Lagertemperatur	-40 bis+80 ℃
Luftfeuchtigkeit	<90%, nicht kondensierend
Verschmutzungsabschluss	2
Höhe	Bis zu 2000 m
Vibration	10 Hz bis 150 Hz, IEC 60068-2-6
Elektromagnetisch Eigenschaften
Elektrostatische Entladung	Stufe 4 nach IEC 61000-4-2 (1)
Immunität gegen gestrahlte Felder	Stufe 3 nach IEC 61000-4-3 (1)
Immunität gegen elektrische schnelle Transienten	Stufe 4 nach IEC 61000-4-4 (1)
Immunität gegen Anstände	Stufe 4 nach IEC 61000-4-5 (1)
Immunität gegen durchgeführte Störungen	Stufe 3 nach IEC 61000-4-6 (1)
Immunität gegen Magnetfelder	IEC 61000-4-8 (1)
Immunität gegen Spannung Dips	IEC 61000-4-11 (1)
Ausgestrahlte Emissionen	Klasse B nach EN55011
Emissionen durchgeführt	Klasse B nach EN55011
Harmonische	IEC 61000-3-2 (1)
(1): Der experimentelle Test wird gemäß den Anforderungen der industriellen Qualitätsprodukte in IEC61326-1 durchgeführt
Sicherheit
Messkategorie	Cat III, gemäß IEC 61010-1
Überspannungskategorie	Cat III, gemäß IEC 61010-1
Isolierung	Wechselstromspannungstest: 4KV für 1 Minute
Isolierung	Impulsspannungstest: 6kV - 1,2/50 µs Wellenform
Schutzklasse	II, laut IEC61010-1
Kommunikation
Schnittstellenstandard und Protokolle	2-Wire RS485, Modbus RTU
Buad -Rate	1200 bis 38400 bps, Standard ist 9600 BPS
Paritätsbit	Keiner, sogar seltsam, Standard ist keine
Stoppen Sie ein bisschen	1 oder 2, Standard ist 1
Ansprechzeit	<100 ms
Übertragungsmodus	Halbduplex
Übertragungsabstand	Bis zu 1000 m
Max. Busbelastung	64 PCs

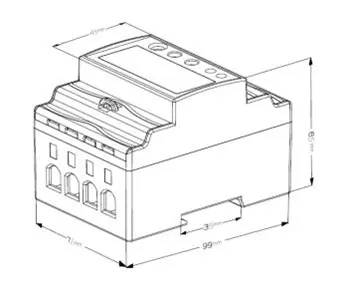

Installationsabmessungen
