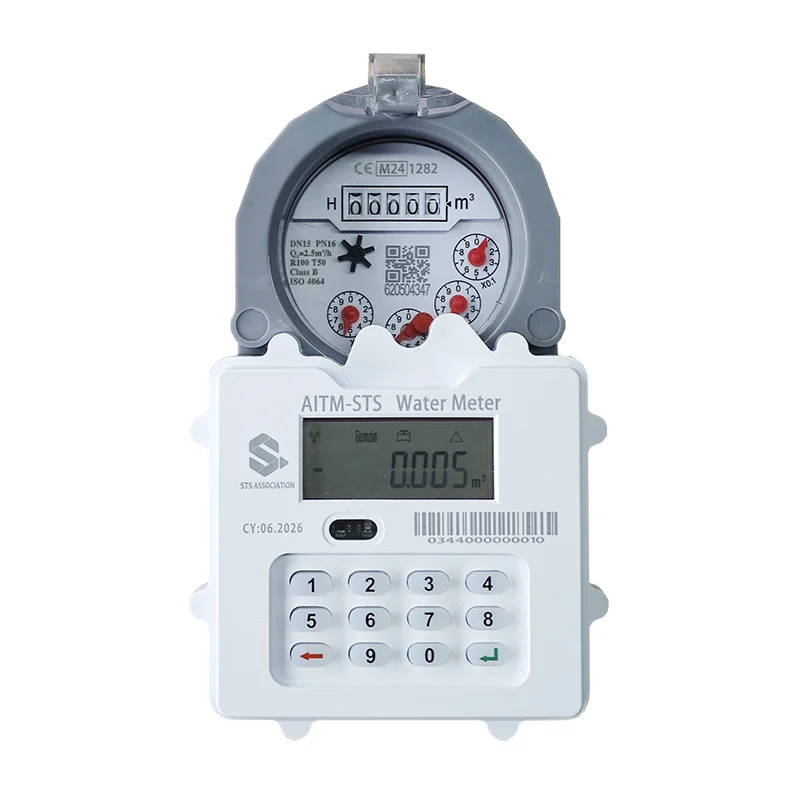

STS-Token-Prepaid-Wasserzähler mit Tastatur

Die STS-Token-Prepaid-Wasserzähler mit Tastatur aus der Fabrik in Xinkong wurden in strikter Übereinstimmung mit den internationalen Standards IEC 62055-41 und IEC 62055-51 entwickelt. Sie verfügen über Sicherheitsfunktionen, einschließlich Erkennung des Schlüsselablaufs, Überprüfung des Schlüsseltyps, Wiedergabeschutz, Schutz vor Aufladeüberlauf und Schutz vor unbefugten Vorgängen. Sie unterstützen mehrstufige Schlüsselverwaltungssysteme wie DITK/DUTK/DDTK und erfüllen die Sicherheitsanwendungs- und Schlüsselkontrollanforderungen von Prepaid-Wasserzählersystemen.

STS-Wasserzählermodule verwenden verschlüsselte Token (20-stellige Aufladecodes) als Auflademedium, wodurch IC-Karten überflüssig werden und „Zuerst zahlen, später verwenden“ möglich ist – eine Abwechslung zu herkömmlichen Wasserverbrauchsmethoden und eine Lösung für das Problem überfälliger Wasserrechnungen. Zu ihren Kernfunktionen gehören Wassermessung, Prepaid-Aufladung, Gleichgewichtsalarm, antimagnetische Interferenz und Datenspeicherung. Sie bieten eine genaue Messung, einen extrem niedrigen Stromverbrauch und eine einfache Bedienung und erfüllen die Anforderungen verschiedener Kunden sowohl hinsichtlich der Nutzung als auch der Verwaltung.

Technischer Parameter

Betriebsspannung: DC 3,6 V (Einweg-Lithium-Ionen-Akku)

Statischer Strom: ≤30uA

Empfangsstrom: <=12mA

Sendestrom: <=120mA

Sendeleistung: 12 dBm

Betriebsfrequenz: 433 MHz

Kommunikationsentfernung: 1 km in offenen Bereichen

Sensortyp: Reed-Schalter, magnetoresistiver Sensor usw.

Antriebsstrom: 200 mA

Betriebstemperatur: -20℃~55℃

Schnittstellendefinition

Funktionsmerkmale

1 Präzise Messung

Ausgestattet mit einem Impulssignal-Erkennungsanschluss berechnet dieser STS-Token-Prepaid-Wasserzähler mit Tastatur die aktuelle Durchflussrate und zeichnet und speichert verschiedene benutzerbezogene Daten, wie z. B. den kumulativen Durchfluss, den täglichen Durchfluss und den Durchfluss des letzten Monats.

Es nutzt Anti-Jitter-Technologie bei der Pulssignalerkennung, um Fehlmessungen durch externe Störungen effektiv zu vermeiden und so die Messgenauigkeit zu verbessern. Das Wasserzählermodul verfügt außerdem über eine Impulssignalanomalieerkennung, die Erkennung von Impulssignalfehlern und starken magnetischen Störungen sowie die Aufzeichnung und Speicherung dieser abnormalen Zustände.

Es unterstützt verschiedene Sensoren und Abtastsignale, einschließlich Reed-Schalter, magnetoresistive/Hall-Effekt-Sensoren und nichtmagnetische Sensoren.

2 Spannungserkennung

Es überprüft regelmäßig die Batteriespannung, zeichnet den Unterspannungsstatus auf und gibt einen Alarm aus, wenn die Batterie schwach ist. Darüber hinaus verfügt es über eine Stromausfallüberwachungsfunktion, um Messdaten zeitnah zu speichern und versehentlichen Verlust zu verhindern.

3 Echttimer

Es integriert eine Echtzeituhrfunktion und gewährleistet so eine hohe Zeitgenauigkeit.

4 Datenwiederherstellung

Historische Aufzeichnungen speichern 18 Monate Monatsenddaten und tägliche Festkommadaten für den vergangenen Monat.

5-Ventil-Steuerung

Es verfügt über Ventilbetätigungs-, Timeout-Erkennungs- und Anomaliebehandlungsfunktionen.

Es kann automatisch Ventilschaltvorgänge gemäß dem eingestellten Ventilschaltzyklus ausführen und so ein Festsetzen der Ventile aufgrund längerer Inaktivität verhindern, die Wartungskosten für Wasserzähler senken und die Lebensdauer verlängern.

6 Antimagnetische Interferenz

Wenn magnetische Störungen auftreten, erkennt und zeichnet das Modul automatisch den abnormalen Zustand auf und kann gleichzeitig das Ventil verknüpfen, um es zu schließen oder inaktiv zu bleiben.

7 Prepaid

Das Messgerät berechnet die verbleibende Wassermenge in Echtzeit basierend auf der akkumulierten nachgeladenen Wassermenge und dem akkumulierten Durchfluss. Wenn die verbleibende Wassermenge weniger als 0 beträgt, schließt das Ventil automatisch. Nach erfolgreicher Aufladung öffnet sich das Ventil automatisch. Wenn sich das Ventil im rückstandsgeschlossenen Zustand befindet, kann die Überziehungsfunktion durch Drücken der Taste am Zähler aktiviert werden.

8 LoRa-Kommunikation

Die Kommunikation mit der CIU oder einem Datensammler kann drahtlos erfolgen. Mit der CIU können Benutzer Daten aus der Ferne bedienen und mit ihnen interagieren, ohne engen Kontakt mit dem Messgerät. Der Datensammler sammelt Daten wie Gerätestatus und Durchflussrate, die dann auf die Systemplattform hochgeladen werden und so eine zentrale Ferndatenerfassung von den Wasserzählergeräten ermöglichen.

9 Aufladefunktion

Durch Eingabe eines 20-stelligen STS-verschlüsselten Auflade-Tokens kann Wasser für Messgeräte aufgeladen werden. Das kartenlose Aufladen wird unterstützt, wodurch das Risiko von Kartenverschleiß und -verlust vermieden wird.

10 Abfragefunktion

Durch die Eingabe eines 4-stelligen Abfragecodes können Benutzer Parameter wie die verbleibende Wassermenge, den kumulierten Verbrauch, die aktuelle Nachfüllmenge und den Ventilstatus des Messgeräts überprüfen, die klar und intuitiv angezeigt werden.

11 Überziehungsfunktion

Wenn dem Messgerät das verbleibende Wasser ausgeht und das Ventil geschlossen ist, kann der Benutzer den Überziehungsmodus aktivieren, indem er einen bestimmten Kurzcode eingibt, um vorübergehend weiterhin Wasser zu verwenden. Sobald der Überziehungsbetrag den eingestellten Wert erreicht, schließt sich das Ventil wieder und eine zweite Überziehung ist nicht möglich.

12 OTA-Update

Es ist nicht erforderlich, den STS Token Prepaid Keypad-Wasserzähler auszutauschen oder zu demontieren. Alle Modulprogramme unterstützen OTA-Upgrades, erfüllen kontinuierlich neue Anforderungen an Wasserzähler und beseitigen die Bedenken der Benutzer.
