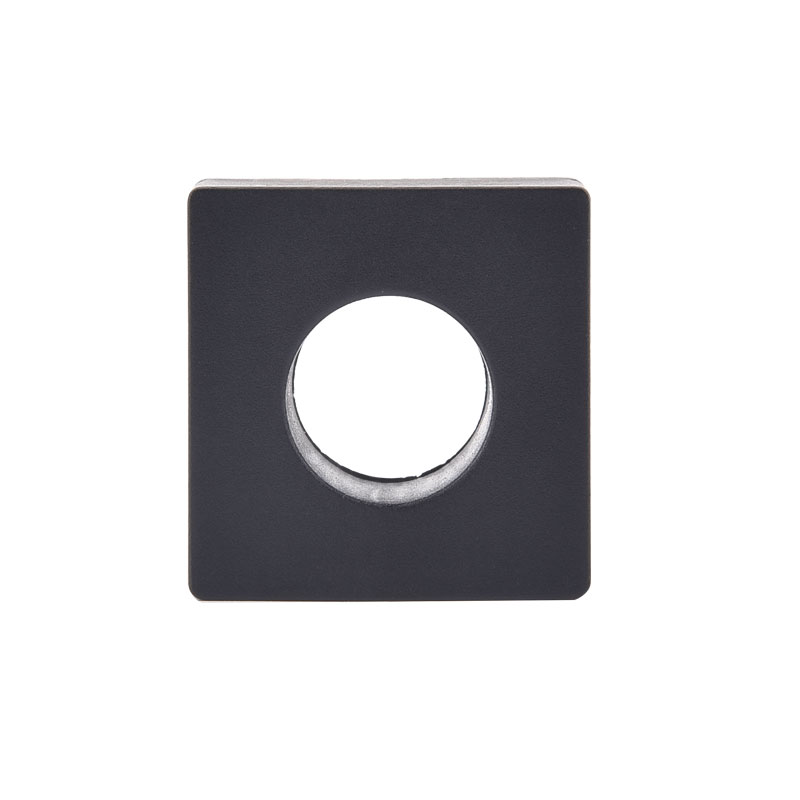

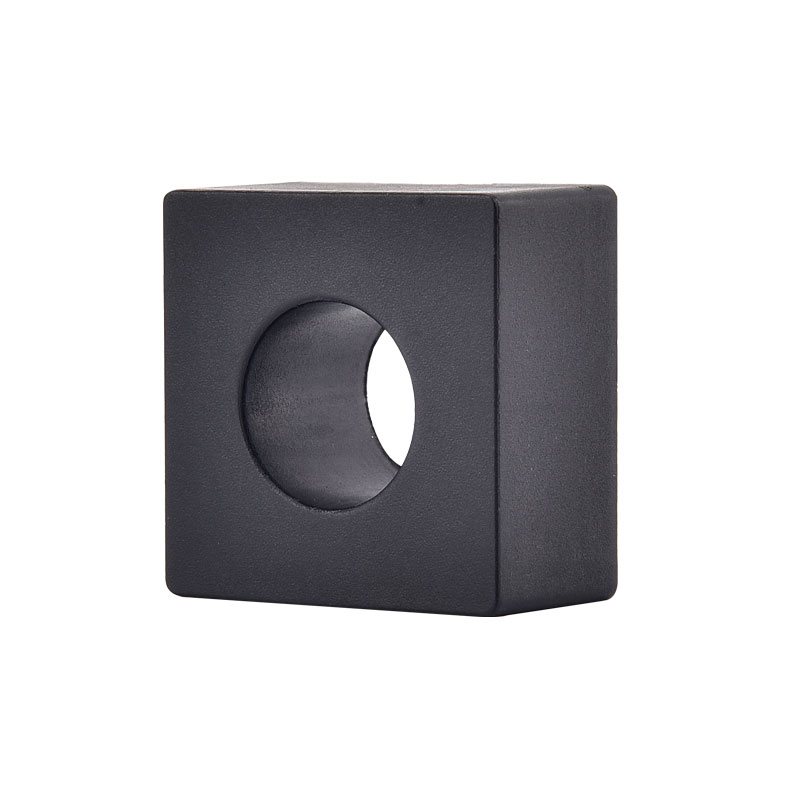

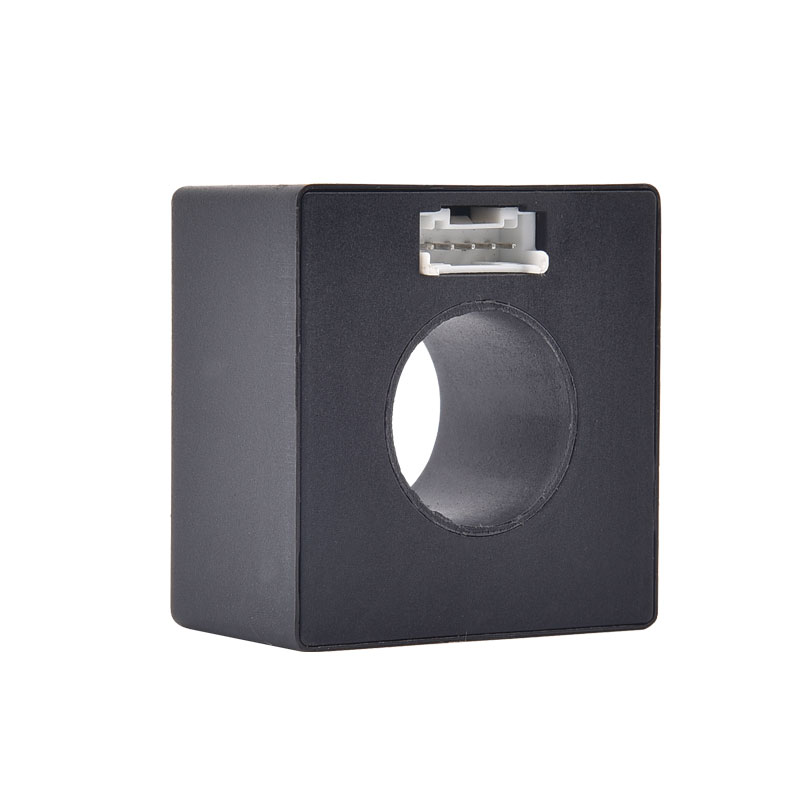

Isolationstests B-Typ-Leckagesensor

Xinkong ist ein professioneller Isolationstest für B-Type-Leckage-Sensor-Hersteller und Lieferant mit langjähriger Erfahrung. Isolationstests B-Typ-Leckagesensor kann viele Anwendungen erfüllen. Wenn Sie an unseren Qualitätsdiensten interessiert sind, können Sie uns jetzt konsultieren. Ein defektes System kann für Menschen gefährlich werden oder Brände verursachen. Bevor es so weit kommt, müssen Leistungsmodule vom Netz getrennt werden. Der Leckstrom enthält DC- und Wechselstromkomponenten. Daher ist eine AC/DC-sensitive Überwachungseinheit erforderlich.

Anfrage absenden

Produktbeschreibung

Xinkong ist ein Isolationstest-Hersteller und Lieferant von B-Type-Leckagesensor, der für den Qualitätsdienst bekannt ist. Wenzhou Xinkong Import & Export Co., Ltd. ist ein innovatives Unternehmen, das wissenschaftliche Forschung, Produktion und Verkauf integriert. Das Verkaufsnetz des Unternehmens deckt viele Länder und Regionen wie Europa und Südostasien ab, und die Produktqualität und -dienstleistung werden von Kunden gut aufgenommen. Sie können sicher sein, dass Sie Isolationstests B-Typ-Leckagesensor von uns kaufen.

Merkmale

■ Einzelversorgung +5 V

■ Hoch- und niedriger Ausgang

■ Selbsttestfunktion

■ auf der Leiterplatte montiert

Anwendungen

■ Erkennung von Bodenfehler

■ Elektrofahrzeuglaststation

■ Konverter -Leckagestromerkennung

Standard

■ Für IEC 62752 Reststromanforderungen anwendbar

■ Für IEC 62955 Reststrengungsanforderungen für RDC-MD anwendbar

■ Komponenten, die vollständige ROHs/Reichweite entworfen haben

Überblick

Eine wichtige Sicherheitsfunktion dieser Geräte ist der Überwachung des Leckstroms des gesamten Systems von Leistungsmodulen gegen die Erde. Ein defektes System kann für Menschen gefährlich werden oder Brände verursachen. Bevor es so weit kommt, müssen Leistungsmodule vom Netz getrennt werden. Der Leckstrom enthält DC- und Wechselstromkomponenten. Daher ist eine AC/DC-sensitive Überwachungseinheit erforderlich.

Das Residual Current -Erkennungsmodul der XKCA -Serie ist weit verbreitet, insbesondere in öffentlichen Ladestationen für Elektrofahrzeuge, elektrische Motorräder, Elektrofahrräder, Ladegebühren und Leistungsschutzmanagement. Es bietet einfache Verwendung und einfache Installation.

Typischer Anwendungsschema:

PIN -Definition:

PIN -Nummer	Symbol	PIN -Typ	Funktionen
1	VDD	Leistung	Modulleistung, Standardspannung 5VDC Spannungseingabe Stromversorgungsripple ≤ 150 mV
2	REISE	AUSGABE	Wenn der Reststrom den Schwellenwert überschreitet, ändert sich der Ausgangspegel von unten nach oben
3	GND	Leistung	Boden
4	Cal	EINGANG	Wenn dieser Pin an 0VDC durchgeführt wurde, berechnet das Modul den Nullpunkt-Drift und speichert den Wert, um sich in der MCU zu registrieren, um den Kalibrierungsvorgang zu beenden. Bei der Verwendung der CAL-Funktion muss der Hauptkreis abgeschnitten werden, um keinen Reststromfluss zu gewährleisten
5	PRÜFEN	EINGANG	Führen Sie vor dem Aufladen einen Simulationstest für das Produkt über diesen PIN durch, um zu überprüfen, ob das Produkt normal funktioniert

Elektrische/Zuverlässigkeitsmerkmale:

	Verkohlen	Min	Typ	Max	Einheit
1	Primärer nominaler RMS -Strom (1PHASE / 3PHASE)		32	80	A
2	Versorgungsspannung	4.85	5	5.15	V
3	Relative Luftfeuchtigkeit			95	%
4	Umgebungsbetriebstemperatur	-40		+105	℃
5	Ambient -Lagertemperatur	-20		+65	℃
6	Stromverbrauch			≤110	MW
7	Spannungseingang/Ausgang, niedriger Pegel	0		0.6	V
8	Spannungseingang/Ausgang, hoher Pegel	4.2		5	V
9	Theoretisches Designleben		≧ 20		Jahr
10	Betriebshöhe			≤4000	m

Reisestrom (Reststrombezogene Merkmale):

	Wave	Freq	Min	Typ	Max	Einheit
1	S-DC	-	3	4.5	6	ma
2	2pdc	-	3.5	5	7	ma
3	3pdc	-	3.1	4.5	6.2	ma

Auslösezeit (Restaktualbezogene Merkmale) ：

	Wave	Freq	Aktuell	Typ	Max	Einheit
1	S-DC	-	6ma	100	1000	MS
2	S-DC	-	60 mA	50	300	MS
3	S-DC	-	200 mA	50	100	MS
4	2pdc	-	60 mA	50	300	MS
5	2pdc	-	200 mA	50	100	MS
6	3pdc	-	60 mA	50	300	MS
7	3pdc	-	200 mA	50	100	MS

NOTRIP-Zeit (verbleibende aktuelle Eigenschaften):

	Wave	Freq	Aktuell	Niedriglimit	Einheit
1	AC	50 Hz	30 mA	∞	MS
2	AC	50 Hz	60 mA	300	MS
3	AC	50 Hz	150 mA	80	MS
4	AC	50 Hz	5a	80	MS

Produktdimension (mm):

Hinweis: Terminaldrähte können angepasst werden.

Timing -Diagramm:

■ VDD-Stromvereiterung ≤ 5 ms/v

■ T1 als Wartezeit wird vorgeschlagen, T1 ≥ 100 ms

■ 50 ms ≤ T2 ≤ 100 ms, Cal Pin niedriger Zeit größer als 50 ms, das Produkt beginnt die Nullphase zu betreten

■ T3 ≥ 500 ms und warten Sie, bis die Null abgeschlossen ist

■ T4 ~ 400 ms, und das Test-Signal-Test-Signal des Tests muss warten, bis T3 abgeschlossen ist, bevor es angewendet werden kann

■ Ausgangsausgabe hoher Dauer TX = 100 ms (Überprüfen Sie die Selbsttestfunktion)

■ ty = 100 ms ist der Auslaufstift mit hoher Pegel-Verblassungszeit (deaktiviert die Selbsttestüberprüfung)

Selbsttestkreis:

■ 2 Auf dem ZCT, um einen simuierten Gleichstrom von Gleichstrom zu erzeugen
■ Durch die Verwendung von VDD, um einen typischen Wert zu generieren = 6,53 Madc Simuliertes Reststrom
■ Dieser Strom ist die eingeschränktste Ausladungsbedingung, um zu testen, ob das System korrekt funktioniert

Digital Signal Flip Schwelle:

■ Um die Signalschwingung zu vermeiden

■ Wenn die Stolperschwelle erreicht ist， Der zugehörige X-Out-Flip ， und wenn der Strom auf die Wiederherstellungsschwelle abnimmt , der zugehörige X-Out-Flip wieder auf niedrige Ebenenzustand zurück
