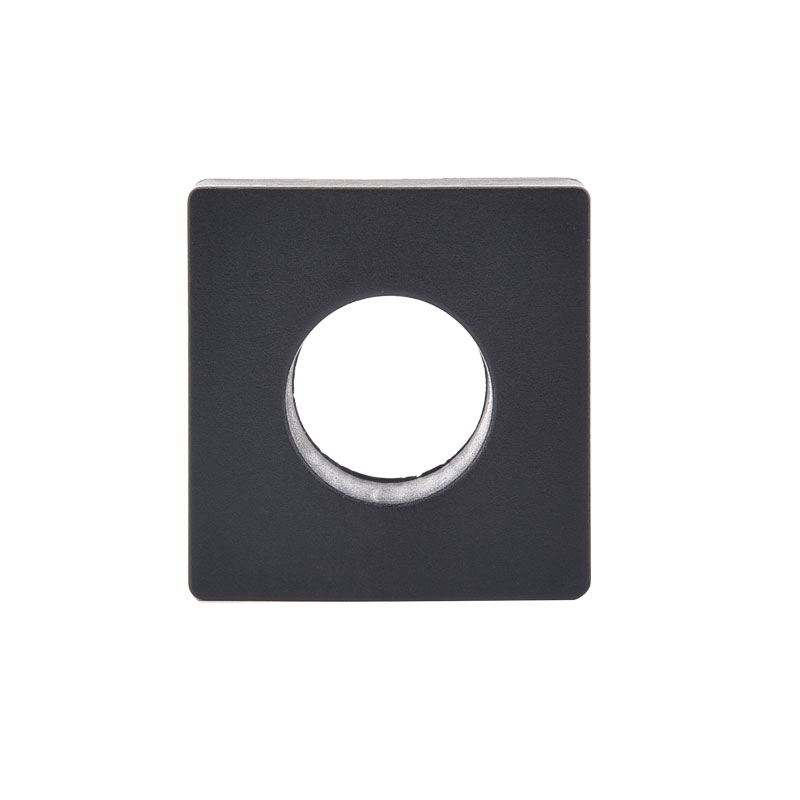

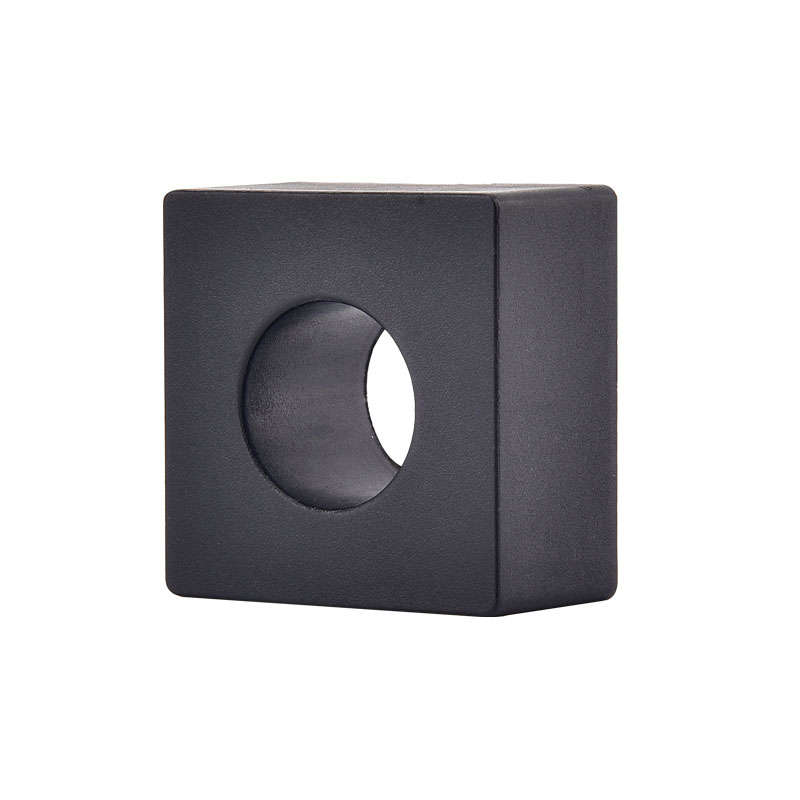

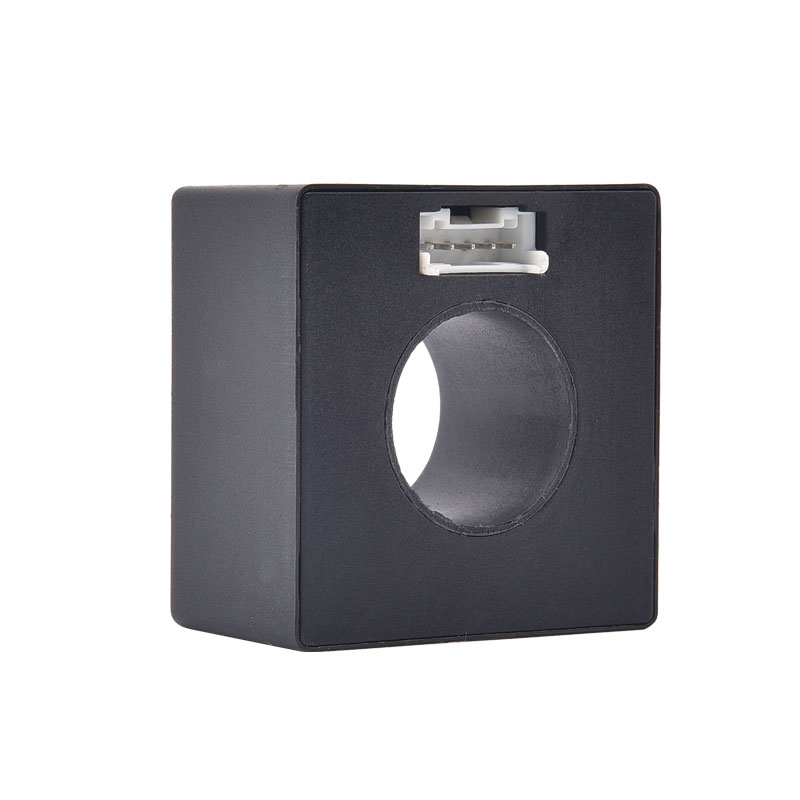

Xinkong ist ein professioneller Hersteller und Lieferant von B-Leckssensor mit niedrigem Konsum mit mehreren Jahren. Der Leckagesensor vom B-Typ mit geringem Verbrauch kann viele Anwendungen erfüllen. Wenn Sie an unseren Qualitätsdiensten interessiert sind, können Sie uns jetzt konsultieren, und wir werden uns umgehend bei Ihnen melden. Eine wichtige Sicherheitsfunktion dieser Geräte ist der Überwachung des Leckagestroms des gesamten Systems von Strommodulen gegen die Erde. Ein defektes System kann für Menschen gefährlich werden oder Brände verursachen. Bevor es so weit kommt, müssen Leistungsmodule vom Netz getrennt werden. Der Leckstrom enthält DC- und Wechselstromkomponenten. Daher ist eine AC/DC-sensitive Überwachungseinheit erforderlich.
Xinkong ist ein Hersteller und Lieferant von B-Leckage-Sensor mit niedrigem Verbrauch, der für den Qualitätsdienst bekannt ist. Wenzhou Xinkong Import & Export Co., Ltd. ist ein innovatives Unternehmen, das wissenschaftliche Forschung, Produktion und Verkauf integriert. Das Verkaufsnetz des Unternehmens deckt viele Länder und Regionen wie Europa und Südostasien ab, und die Produktqualität und -dienstleistung werden von Kunden gut aufgenommen. Sie können sicher sein, dass Sie einen niedrigen Verbrauch von B-Type-Leckagesensor von uns kaufen.
Merkmale
■ Einzelversorgung +5 V
■ Hoch- und niedriger Ausgang
■ Selbsttestfunktion
■ auf der Leiterplatte montiert
Anwendungen
■ Erkennung von Bodenfehler
■ Elektrofahrzeuglaststation
■ Konverter -Leckagestromerkennung
Standard
■ Für IEC 62752 Reststromanforderungen anwendbar
■ Für IEC 62955 Reststrengungsanforderungen für RDC-MD anwendbar
■ Komponenten, die vollständige ROHs/Reichweite entworfen haben
Überblick
Eine wichtige Sicherheitsfunktion dieser Geräte ist der Überwachung des Leckstroms des gesamten Systems von Leistungsmodulen gegen die Erde. Ein defektes System kann für Menschen gefährlich werden oder Brände verursachen. Bevor es so weit kommt, müssen Leistungsmodule vom Netz getrennt werden. Der Leckstrom enthält DC- und Wechselstromkomponenten. Daher ist eine AC/DC-sensitive Überwachungseinheit erforderlich.
Das Residual Current -Erkennungsmodul der XKCA -Serie ist weit verbreitet, insbesondere in öffentlichen Ladestationen für Elektrofahrzeuge, elektrische Motorräder, Elektrofahrräder, Ladegebühren und Leistungsschutzmanagement. Es bietet einfache Verwendung und einfache Installation.
Typischer Anwendungsschema:
PIN -Definition:
PIN -Nummer | Symbol | PIN -Typ | Funktionen |
1 | VDD | Leistung | Modulleistung, Standardspannung 5VDC Spannungseingabe Stromversorgungsripple ≤ 150 mV |
2 | REISE | AUSGABE | Wenn der Reststrom den Schwellenwert überschreitet, ändert sich der Ausgangspegel von unten nach oben |
3 | GND | Leistung | Boden |
4 | Cal | EINGANG | Wenn dieser Pin an 0VDC durchgeführt wurde, berechnet das Modul den Nullpunkt-Drift und speichert den Wert, um sich in der MCU zu registrieren, um den Kalibrierungsvorgang zu beenden. Bei der Verwendung der CAL-Funktion muss der Hauptkreis abgeschnitten werden, um keinen Reststromfluss zu gewährleisten |
5 | PRÜFEN | EINGANG | Führen Sie vor dem Aufladen einen Simulationstest für das Produkt über diesen PIN durch, um zu überprüfen, ob das Produkt normal funktioniert |
Elektrische/Zuverlässigkeitsmerkmale:
Verkohlen | Min | Typ | Max | Einheit | |
1 | Primärer nominaler RMS -Strom (1PHASE / 3PHASE) | 32 | 80 | A | |
2 | Versorgungsspannung | 4.85 | 5 | 5.15 | V |
3 | Relative Luftfeuchtigkeit | 95 | % | ||
4 | Umgebungsbetriebstemperatur | -40 | +105 | ℃ | |
5 | Ambient -Lagertemperatur | -20 | +65 | ℃ | |
6 | Stromverbrauch | ≤110 | MW | ||
7 | Spannungseingang/Ausgang, niedriger Pegel | 0 | 0.6 | V | |
8 | Spannungseingang/Ausgang, hoher Pegel | 4.2 | 5 | V | |
9 | Theoretisches Designleben | ≧ 20 | Jahr | ||
10 | Betriebshöhe | ≤4000 | m |
Reisestrom (Reststrombezogene Merkmale):
Wave | Freq | Min | Typ | Max | Einheit | |
1 | S-DC | - | 3 | 4.5 | 6 | ma |
2 | 2pdc | - | 3.5 | 5 | 7 | ma |
3 | 3pdc | - | 3.1 | 4.5 | 6.2 | ma |
Auslösezeit (Restaktualbezogene Merkmale) :
Wave | Freq | Aktuell | Typ | Max | Einheit | |
1 | S-DC | - | 6ma | 100 | 1000 | MS |
2 | S-DC | - | 60 mA | 50 | 300 | MS |
3 | S-DC | - | 200 mA | 50 | 100 | MS |
4 | 2pdc | - | 60 mA | 50 | 300 | MS |
5 | 2pdc | - | 200 mA | 50 | 100 | MS |
6 | 3pdc | - | 60 mA | 50 | 300 | MS |
7 | 3pdc | - | 200 mA | 50 | 100 | MS |
NOTRIP-Zeit (verbleibende aktuelle Eigenschaften):
Wave | Freq | Aktuell | Niedriglimit | Einheit | |
1 | AC | 50 Hz | 30 mA | ∞ | MS |
2 | AC | 50 Hz | 60 mA | 300 | MS |
3 | AC | 50 Hz | 150 mA | 80 | MS |
4 | AC | 50 Hz | 5a | 80 | MS |
Produktdimension (mm):
Hinweis: Terminaldrähte können angepasst werden.
Timing -Diagramm:
■ VDD-Stromvereiterung ≤ 5 ms/v
■ T1 als Wartezeit wird vorgeschlagen, T1 ≥ 100 ms
■ 50 ms ≤ T2 ≤ 100 ms, Cal Pin niedriger Zeit größer als 50 ms, das Produkt beginnt die Nullphase zu betreten
■ T3 ≥ 500 ms und warten Sie, bis die Null abgeschlossen ist
■ T4 ~ 400 ms, und das Test-Signal-Test-Signal des Tests muss warten, bis T3 abgeschlossen ist, bevor es angewendet werden kann
■ Ausgangsausgabe hoher Dauer TX = 100 ms (Überprüfen Sie die Selbsttestfunktion)
■ ty = 100 ms ist der Auslaufstift mit hoher Pegel-Verblassungszeit (deaktiviert die Selbsttestüberprüfung)
Selbsttestkreis:
■ 2 Auf dem ZCT, um einen simuierten Gleichstrom von Gleichstrom zu erzeugen
■ Durch die Verwendung von VDD, um einen typischen Wert zu generieren = 6,53 Madc Simuliertes Reststrom
■ Dieser Strom ist die eingeschränktste Ausladungsbedingung, um zu testen, ob das System korrekt funktioniert
Digital Signal Flip Schwelle:
■ Um die Signalschwingung zu vermeiden
■ Wenn die Stolperschwelle erreicht ist, Der zugehörige X-Out-Flip , und wenn der Strom auf die Wiederherstellungsschwelle abnimmt
, der zugehörige X-Out-Flip wieder auf niedrige Ebenenzustand zurück
■wird als 100% typischer Auslösewert eingestellt, und
wird als 55% typischer Auslösewert eingestellt
